[JSP/스프링] - MVC 패턴의 이해

* MVC 패턴

- 디자인 패턴이란?

디자인 패턴(Desing Pattetn)

• 처음에는 건축학적 관점에서 출발한 개념이었음
• 1994년 GoF의 ≪Design Patterns: Elements of Reusable Object-Oriented Software≫를 통해 소프트웨어 설계에서 공통적으로 발생하는 문제에 대한 재사용 가능한 솔루션으로 제시됨
• GoF의 디자인 패턴은 생성, 구조, 행동, 동시실행 등의 문제에 대해 여러 패턴을 제시하고 있으며 UML 클래스 다이어그램을 이용해 구조를 표현하고 있음



UML(Unified Modeling Language)

• 객체지향 설계와 구현을 지원하기 위해 만들어진 일종의 모델링 언어
• 시스템 분석, 설계에 필요한 내용을 여러 다이어그램 형태로 정의한 규격임





---





- 추상 팩토리 패턴이란?

추상 팩토리(Abstract Factory) 패턴

• 추상(Abstract): 자바의 추상 클래스 Abstract Class에도 사용되는 표현으로 구체적인 내용의 구현을 하위 객체에 위임하는 모델임
• 팩토리(Factory): 디자인 패턴에서 객체를 생성하는 역할을 의미함
• 따라서 추상 팩토리는 객체를 생성하는 것을 별도로 구현하되 관련된 구체적인 구현을 하위 클래스에서 담당하게 하는 설계 모델로 이해할 수 있음

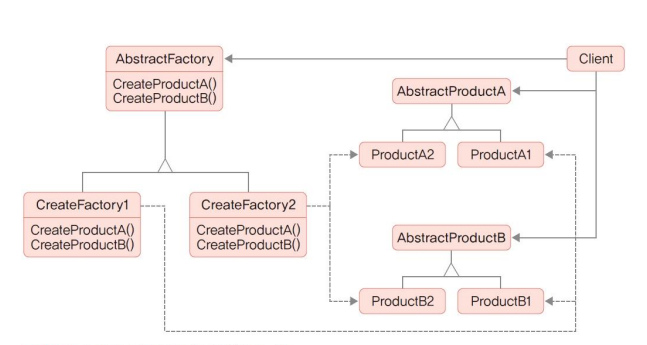

추상 팩토리(Abstract Factory)의 UML 클래스 다이어그램

• 객체 생성에 대한 문제 해결을 위한 디자인 패턴









---





- MVC 패턴이란?

MVC 패턴

• Model-View-Controller
• GUI(Graphical User Interface) 기반의 애플리케이션 개발에 사용되는 디자인 패턴
• 지금은 백엔드 기반의 웹 애플리케이션 개발의 기본 모델이 되었음
  • 모바일 앱 및 프런트엔드 기반 웹 애플리케이션 개발이 늘어나면서 MVP(Model-ViewPresenter), MVVM(Model-View-ViewModel) 과 같은 패턴도 널리 사용되고 있음
• 목적 : 화면과 데이터 처리를 분리하여 코드 간 종속성을 줄이는 것
• 구성요소 간 역할을 명확하게 하여 코드를 쉽게 분리하고 협업이 용이해짐
• 사용자가 컨트롤러를 조작하면 모델에서 데이터를 가져와 이를 바탕으로 뷰에 정보가 띄워지는 방식





MVC 패턴 구조





모델(Model)

• 데이터를 처리하는 영역
• 구성
  • DAO(Data Access Object)  - 일반적으로 데이터베이스와 연동을 위한 클래스
  • DO(Data Object, 엔티티 클래스) - 데이터 구조를 표현
• 모델은 뷰나 컨트롤러에 독립적인 구조로 데이터베이스 처리를 필요로 하는 여러 애플리케이션에서 공유할 수 있으며, 웹 애플리케이션이 아닌 경우에도 사용할 수 있음

• 모델1 구조
  • 웹 브라우저의 요청을 JSP가 직접 처리
  • 웹 브라우저의 요청을 받은 JSP는 자바빈이나 서비스 클래스를 사용해서 웹 브라우저가 요청한 작업을 처리하고 그 결과를 클라이언트에 출력

• 모델2 구조
  1.  웹 브라우저의 요청을 하나의 서블릿이 받음
  2. 서블릿은 웹 브라우저의 요청을 알맞게 처리한 후 그 결과를 보여줄 JSP 페이지로 포워딩
  3. 포워딩을 통해 요청 흐름을 받은 JSP 페이지는 결과 화면을 클라이언트에 전송







뷰(View)

• 화면 구성을 담당하는 영역
• 주어진 데이터를 출력하는 용도로만 사용하는 것이 바람직 ( 뷰에서 데이터를 직접 가져오는 방식은 권장하지 않음 )
• 뷰 영역의 구현을 위해 뷰 템플릿 엔진이 사용되며 JSP 역시 이러한 뷰 템플릿 엔진 중 하나
• HTML 이외에 EL, JSTL 등을 사용해 컨트롤러로부터 전달받은 데이터를 출력하고 HTML, CSS 등을 통해 화면을 디자인
• 뷰는 기본적으로 모델, 컨트롤러와의 종속성이 없도록 구현해야 함







컨트롤러(Controller)

• MVC 패턴의 핵심으로 모든 사용자 요청의 중심에 위치
• 사용자 요청은 특정 뷰에 바로 전달되지 않고 컨트롤러를 통해야 함
• 사용자 요청에 따라 모델을 통해 데이터베이스와 연동하여 데이터를 처리하고 뷰에 전달
• 뷰로 전달하기 위해 데이터가 들어 있는 DO 혹은 List 형태의 객체를 request 에 저장한 후 포워딩함
• 컨트롤러는 특정 뷰를 지정해야 하기 때문에 뷰와 종속관계가 발생할 수밖에 없음
• 프로젝트의 규모가 클수록 컨트롤러는 복잡해지고 관리가 어려워지는 문제가 있음





컨트롤러의 구현

• JSP, 서블릿 모두 가능
  • JSP: 간단한 기능을 구현할 때 유리
  • 서블릿: 규모 확장과 향후 스프링 프레임워크로의 확장 등에 유리( 컨트롤러를 호출하기 )





컨트롤러를 구성하는 세 가지 방법

1. 사용자 요청마다(URL 패턴 마다) 컨트롤러를 만들기
2. 특정 모듈 단위로 하나의 컨트롤러 안에서 여러 요청 단위를 구분해 처리하기
3. 프런트 컨트롤러를 따로 두어 모든 요청을 하나의 컨트롤러로 모은 다음 요청에 따라 구현 컨트롤러를 호출하기







---







*서블릿 컨트롤러 설계

- 클라이언트 요청 처리

컨트롤러의 가장 기본적인 기능 세 가지

1. 클라이언트 요청 처리
   • 클라이언트 요청을 단일 컨트롤러에서 처리할 것인지 / 개별 컨트롤러에서 처리할 것 인지 결정해야 함
   • 서블릿은 URL 요청을 GET, POST 등의 HTTP 메서드를 통해 처리하는 구조이기 때문 에 여러 URL 패턴을 하나의 서블릿에서 처리할 수 있지만 URL에 따라 다른 처리를 구현할 수는 없음
2. 입력 값 핸들링
3. 뷰 이동



예시

1) 쇼핑몰 제품 등록 / 삭제 기능

• 두 URL 요청을 하나의 서블릿으로 처리하도록 URL 매핑 설정을 할 수 있으나, 두 요청 모두 GET 방식이라면 URL이 다르더라도 동일한 doGet( ) 메서드가 호출되기 때문에 어떤 요청이 호출된 것인지 구분할 수 없음
• 따라서 각각의 URL 요청을 별도의 서블릿으로 구현해야 함





2) 회원 관리 프로그램 회원 가입 / 승인 / 수정 / 탈퇴(삭제) / 로그인 기능

• 각각의 요청을 처리하기 위한 컨트롤러가 있어야 함
• 입력/요청 화면과 입력 데이터를 받아 이를 처리하는 컨트롤러, 처리된 결과를 보여주기 위한 화면이 필요
• 이 경우 각각의 컨트롤러를 구현해야 하지만 같은 단위의 업무를 하나의 컨트롤러에서 처리하는 것이 구조적으로 관리가 쉬울 수 있음
  • 물론 하나의 컨트롤러에서 처리할 요청이 지나치게 많은 경우 오히려 코드 관리가 어려 울 수 있으므로 주의





사용자의 요청을 구분해 하나의 서블릿에서 처리하기 위한 두  가지 방법



1. URL의 파라미터 이용

• URL에 action과 같이 별도의 파라미터를 두어 요청을 구분

   - member : 서블릿 URL 매핑값

   - action : 요청을 구분하기 위한 파라미터

• 요청에는 회원 정보, 로그인 아이디 등의 사용자 데이터가 추가로 포함
• GET, POST 방식이 모두 가능
• 컨트롤러에서는 action 값을 비교하여 별도의 메서드 구현 등의 방식으로 처리
• 비교적 간단한 방법이지만 action 파라미터의 구조가 변경되며 관련된 HTML, JSP, 컨트롤러의 수정이 필요하다는 단점이 있음
• 실제 구현 예시 - 분기문 사용



2. 프런트 컨트롤러 구현

• 모든 요청의 진입점이 되는 컨트롤러가 있고 여기서 서브 컨트롤러를 호출하는 구조
• 좀 더 복잡한 구조를 체계적으로 처리할 수 있음
• 프런트 컨트롤러 패턴으로 정립되어 있어 여러 구현에 응용되는 디자인 패턴
• 모든 요청을 하나로 모으는 방법이 필요하며, 일반적으로는 서블릿 매핑의 구조적인 특징을 활용

  － /member: 회원 관리 웹 애플리케이션 콘텍스트 혹은 서비스 구분 경로

  － *.do: 서블릿 URL 매핑값으로 모든 요청은 하나의 서블릿을 호출함

• 컨트롤러에서는 .do 앞의 요청 이름(create, login)으로 구분하여 별도의 메서드 혹은 서브클래스를 통해 실행함
• 장단점
  • 장점
    • 요청에 대한 파라미터 없이 명확한 이름(전 예시의 create, login)으로 요청할 수 있음
    • 요청에 대한 URL 관리가 필요 없음
  • 단점
    • 전체 시스템(네이버)이 세부 시스템(회원관리, 블로그, 카페)으로 분리되어 있는 경우 : 콘텍스트를 분리하는 것은 세션 관리 등에 부담이 갈 수 있음 － 예) 네이버와 같은 포털 형태
    • 단일 콘텍스트에 경로로 구분하는 경우: 프런트 컨트롤러에서 모든 요청을 조건문과 메서드 구현만으로 처리하기에는 컨트롤러 클래스가 비대해짐 → 규모가 어느 수준 이상이 되면 경로에 따라 서브 컨트롤러로 포워딩하는 처리가 필요함





서브 컨트롤러 구현

• URL 요청을 분석해 사용자 요청을 구분하는 작업이 우선적으로 필요
• 메서드를 이용해 사용자 요청을 분리해서 처리

• switch(혹은 if ) 문을 사용하는 구조는 기능 추가 또는 변경이 필요할 때 조건문도 함께 관리해야 하는 문제가 있음

• Command 패턴을 사용하면 switch(혹은 if) 구조 없이 해당 요청에 맞는 특정 컨트롤러가 실행되도록 구현할 수 있음





서브 컨트롤러를 운영하는 프런트 컨트롤러 설계

• 먼저 서브 컨트롤러의 규격을 정의한 인터페이스가 필요

• 다음으로 필요한 서브 컨트롤러를 구현
  • 앞의 다중 요청 처리 서블릿을 서브 컨트롤러 규격에 맞게 수정함
  • 기본적으로는 단일 기능을 수행
  • 서브 URL 경로를 추가로 구분해 메서드 단위로 여러 요청을 처리하도록 구현하는 것도 가능







---

- 입력값 핸들링

• 서블릿에서 클라이언트의 입력값을 처리하려면 request.getParameter( )를 이용

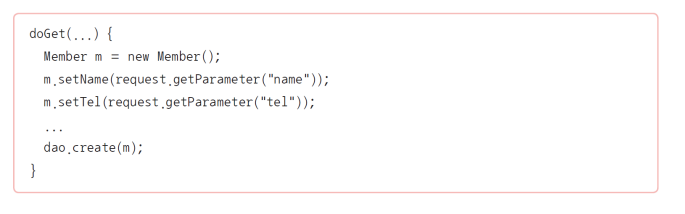

• 파라미터가 한두 개라면 문제없겠지만 회원 가입과 같이 여러 정보가 전달되는 경우 모든 값을 request.getParameter( )로 받는 것은 문제
• DAO 클래스와 연동을 위해서는 입력값을 Member 객체로 만든 후에 전달해야 함

• JSP에서는 useBean 액션을 통해 입력값을 Member 객체로 쉽게 만들 수 있었음 (
  • 서블릿에서는 제공 X - 별도의 라이브러리를 사용해야 함

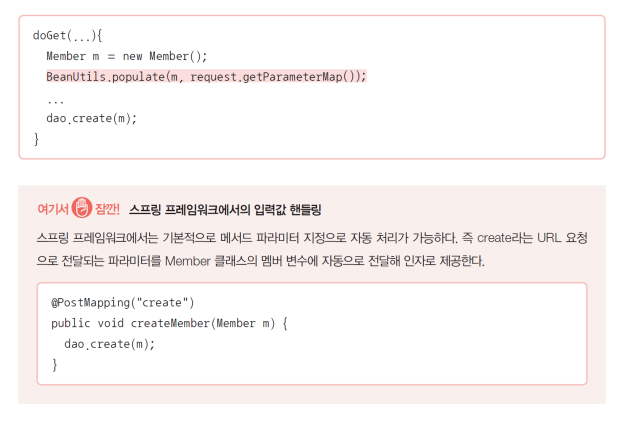

  • 대표적으로 Apache Commons BeanUtils가 쓰임







---







- 뷰 이동

뷰 이동

• 컨트롤러에서 사용자 요청을 처리한 다음에는 적절한 뷰로 이동할 수 있어야 함
• 뷰에서 보여줄 데이터를 포함해서 이동해야 하는 경우와 그렇지 않은 경우로 나뉨



데이터 포함 X 경우

• 해당 페이지로 리디렉션 Redirection할 수 있음
• JSP, 서블릿 모두 response.sendRedirect( )를 사용

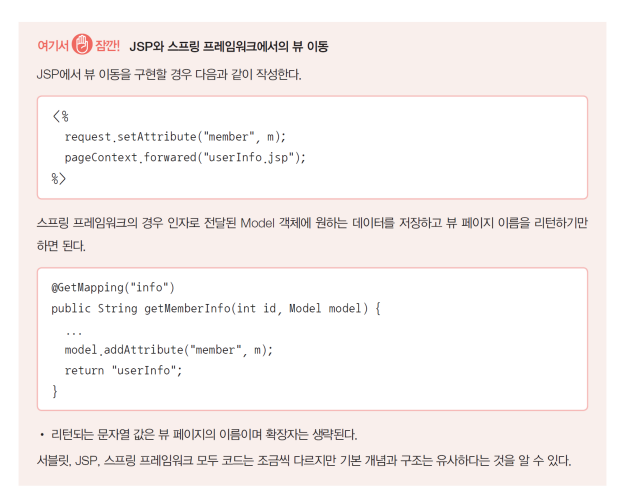

데이터 포함 O 경우

• request scope object에 속성으로 데이터를 넣은 후 원하는 페이지로 포워딩
• 데이터 활용 목적에 따라 session 또는 application을 사용
• 여러 데이 터를 포함하는 것도 가능
